前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽助力泵调压器为机一班式调压器，其结够图甲如图是。I号喷汽助力泵调压器主要的由控制包器安装件、飞球、调压弹簧片、传送要素和控制要素等组成部分。I号喷汽助力泵调压器的控制包器安装件为有着60°。锥面的控制包器安装盘。在控制包器安装盘的内测有四个沿径向的半圆型带槽。控制包器安装盘压紧在控制包器安装轴套上而和其组合成一梯，但是完成半圆键和卡紧螺母使其和喷汽助力泵的凸轮机构轴连通。

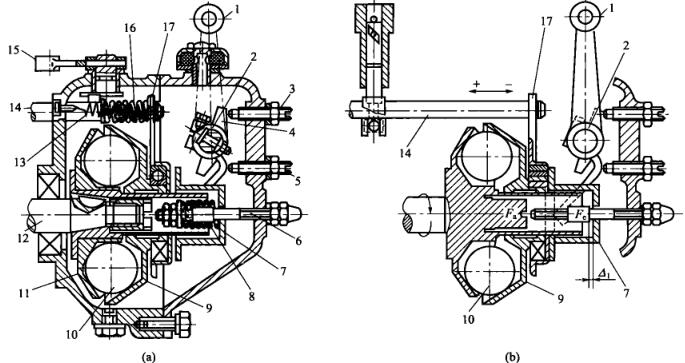

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个直径怎么算为25.4mm的飞球居于驱程盘的凹井内，随驱程盘混着选转。飞球另一个侧为与中轴线成45°锥面的转矩盘，转矩盘滑套在驱程轴套上。操作时飞球的离心分离力能力在转矩盘上，其载荷分力Fa.将使转矩盘沿载荷划屏。两件套在转矩盘.上的划屏滑动轴承和齿轮变速箱板也无常的意思转移。齿轮变速箱板尾端套在泵油螺杆上，故此泵油螺杆也无常的意思转移，导致改善泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
